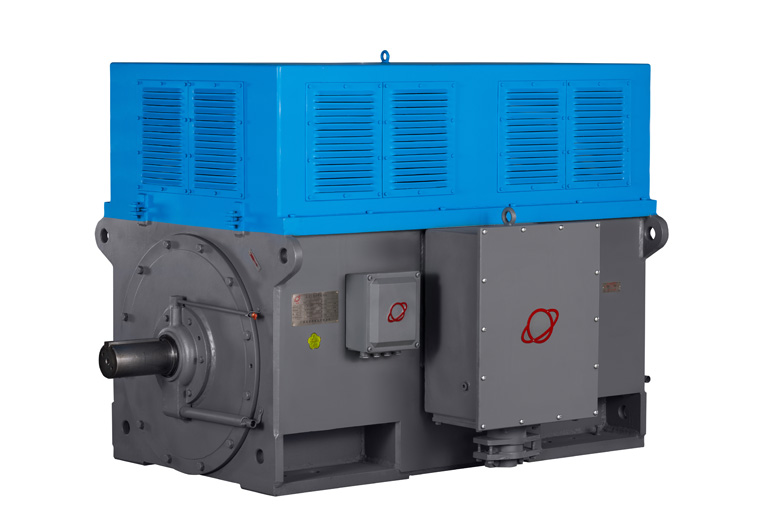

Y 系列 6kV/10kV 中型高壓三相異步電動機(機座號 355-630)是東莞電機廠在消化、吸收國 內外設計、制造技術的基礎上研制的最新產品。本系列產品在原先Y系列的基礎上,做了諸多的改進、創新與提高,使產品的性能更加優化,結構更加合理、可靠,在設計過程中使用了最新的設計手段如三維設計方法、有限元分析等等,對原先Y系列高壓電動機進行了分析、 優化,其可靠性、合理性又上了一個新的臺階,是更具競爭力的新一代高壓三相異步電動機產品,我公司已為該產品申請實用新型專利,專利證號:ZL022262180。

    本系列電機的設計具有高起點、高要求、高可靠性的特點,機械結構采用了國內外經過 長時間驗證的高可靠性結構,絕緣體系也采用高標準、高要求的體系,可確保電機絕緣能長 期運行而不易老化,電機壽命大大提高,性能參數都達到或超過國家相應標準的要求。

    本系列電動機功率等級,安裝尺寸,電氣性能分別符合國家標準 JB/T7593-2007 《Y 系 列高壓三相異步電動機技術條件(機座號 355~630)》和 JB/T10446-2004《Y 系列 10kV 三相 異步電動機技術條件(機座號 450~630)》、GB755-2000 和相關的 IEC 標準。電動機采用箱式 結構。機座采用鋼板焊接而成,重量輕,剛度好。電動機頂部安裝防護頂罩,拆裝方便,便 利了電動機的維護和修理。定于采用外壓裝結構,端部有可靠的固定及綁扎,在制造過程中 經過多次匝間沖擊電壓試驗及對地耐壓試驗,并采用先進的真空壓力浸漬無溶劑漆工藝(VPI) 處理,電動機采用 F 級絕緣結構,溫升按 B 級考核。鼠籠轉子采用先進可靠的純鋁鑄造工藝 制造而成,軸承有滾動軸承和滑動軸承兩種型式.依電機功率大小和轉速而定,也可按用戶 的要求而定�？砂从嗀浺�求提供其它電壓、頻率和防護等級的電機。

   本系列中型高壓電動機具有高效節能,噪聲低,振動小,運行可靠,安裝維修方便等優點。

   Y系列高壓電動機適用于驅動各種通用機械如通風機,壓縮機,水泵,破碎機,切削機床, 運輸機械及其它設備,在礦山、機械工業,石油化工工業、發電廠等各種工業中作原動機用, 用以傳動鼓風機、磨煤機、軋鋼機、卷揚機的電動機應在訂貨時注明用途及技術要求,采用 特殊的設計以保障電機可靠運行。

使用條件：


    1、最高環境空氣溫度隨季節變化,但不超過 40°C

    2、海拔不超過 1000m

    3、最低環境空氣溫度對采用滾動軸承的電動機為-15°C,對采用滑動軸承的電動機

          為 0°C。

    4、最濕月月平均最高相對濕度為 90%,同時該月月平均最低溫度不高于 25°C。

    5、電動機運行期間額定電壓的允許變化范圍為±5%,額定頻率的變化范圍為±1%。

安裝結構形式：

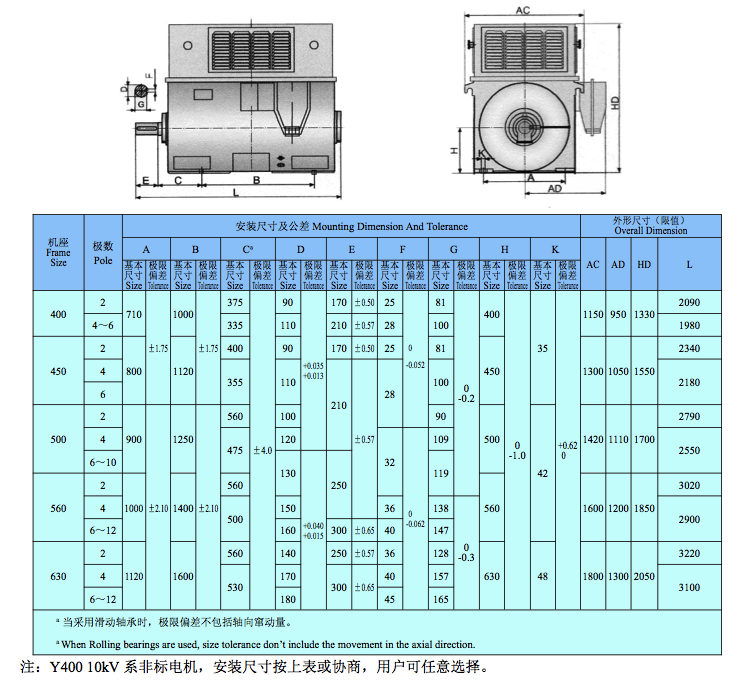

安裝及外形結構：
